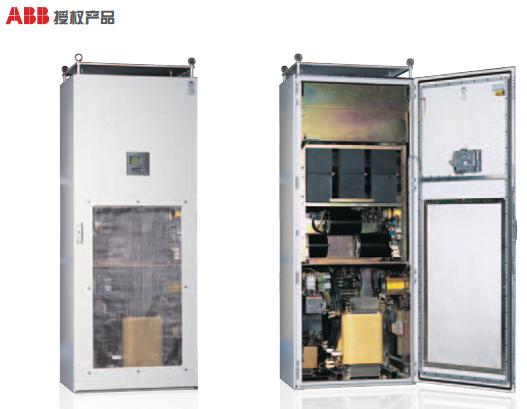

PQFI有源濾波器由一個控制器和最多可達7個功率模塊組成，與輔助設備一起安裝在開關柜中。 整個系統由工廠組裝，并通過嚴格測試。PQFI的標準防護等級為IP21。
單臺PQFI有源濾波器標準尺寸為800x600x2150mm (寬x深x高)。如果是主模塊和幾個從模塊安裝在- -起，那需要考慮安裝底座的高度,整體的安裝高度達到2250mm。
每個單柜單元包括:一個控制器和功率模塊(主濾波單元)
一個功率模塊(從濾波單元)
PQFI濾波器是模塊化設計。一個主濾波單元最多可和7個從濾波單元并聯擴展成為更大容量的濾波系統。在標準執行中都有一組電纜接線端子， 如有需要，可提供通用型電纜盒。PQFI濾波器最高可直接使用在690V的系統中(cUL版本適用600V)。在每組電壓等級下均有不同電流規格的功率模塊。這些不同電流規格的功率模塊在同一電壓等級下可按照一定規則組合成新的電流規格。PQFI可同時適用于50Hz和60Hz的供電系統。
應用行業
石油和天然氣行業、鋼鐵行業、水處理行業、水泥行業、汽車工業、過程控制行業、造紙業。
